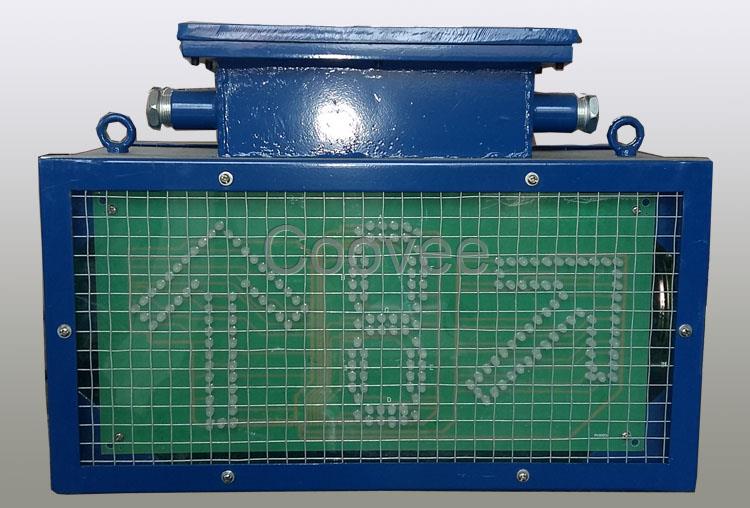

KXB127-1矿用gebao兼本安型声光baojing器使用说明书
1 概述
1.1 用途和使用场所
KXB127矿用gebao兼本安型声光baojing器（以下简称为baojing器）为矿用gebao兼本安型，主要用于煤矿井下有瓦斯及煤尘gebao危险的掘进工作面、风门、弯道及上下车厂等场所，实现声光baojing，jing示工作人员注意等作用。如，当检测到机车运行到弯道时，装置提供“正在行车,不准行人”语言警示，提示行人注意。
该baojing器以《煤矿安全规程》为依据，语音电路采用先进的语音录放芯片、大功率功放电路，静态噪音小，baojing声音大；显示屏采用高亮度LED、显示区域大，可视距离远；而且报警时间的长度可以设定。该装置电路的设计具有较高的可靠性与先进性。
1.2 使用环境条件
a．环境温度：0℃ ～ +40℃；
b．环境湿度：不大于95％（+25℃）；
c．大气压力：86～106kPa；
d．煤矿井下有瓦斯、煤尘baozha危险；
e．无剧烈冲击和震动；
f．可以有轻微淋水和溅水；
g．周围无腐蚀金属和绝缘的化学物质；
1.3 fangbao型式
fangbao型式：矿用gebao兼本质安全型
fangbao标志：Exd[ib]I。
1.4 产品型号及含义
图1 报警器工作原理方框图
3.3 配接设备
见附录。
3.4 外形、重量
外形尺寸：宽×高×厚（434mm×309mm×214mm）。
重量： 8kg。
4 使用说明
4.1传感器的安装
将传感器装于导轨上，在有车通过时，车轮经过传感器上方，造成磁场被车轮吸收，引起振荡线圈停振。调整传感器上的电位器，用铁块在传感器上方30～40mm距离，红灯亮，铁块离开40mm以上时，红灯灭，绿灯亮信号端输出高电平即为正常。
4.2 装置接线说明
报警装置的供电电源及传感器接线都在隔爆腔内。
127，36，GND为供电电压输入端。
V为本安电压13V，可以为外部传感器供电。
QA为工作触发端，当输入一个低电位时，就触发baojing装置转换到工作报警状态。
TA为停止触发端，当输入一个低电位时，就触发baojing装置停止baojing，转换到待机状态。
5 故障分析
a．无光（红LED、绿LED都不亮），电源保险管熔断或电源板损坏。
b．有外部“低电位”工作触发信号，红LED亮，但没有声音输出，功放电路故障或扬声器损坏。
c．有外部“低电位”工作触发信号，绿LED亮而且没有声音输出，传感器接口故障或接线接触不良。
6 使用注意事项
a．现场供电电源的交流电压应与铭牌上的额定电压符合，否则会造电源或内部电路永久性损坏。
b．在使用时严禁带电打开gebao腔，打开gebao腔必须先断电。
c．不使用的接线口必须按要求封堵。
d．维修时不得更改产品本安（及其关联）电路中元器件的型号、规格及其参数。
e．产品只能与说明书中规定的设备配接使用，与其他设备配接时须经防爆检验。
7 保养维护
7.1 日常维护和保养
a．检查控制器的外接地螺栓是否可靠。
b．注意隔爆面的清洁，定期涂防锈油脂，避免生锈影响gebao性能。
c．定期清洁显示屏外部的灰尘，否则影响可视距离。
7.2 长期存放时的维护和保养
a．本控制器长期不使用时，应将其包装好 ，存放在在通风良好、无酸、碱腐蚀性气体、无硫化氢及有机硅蒸汽、无强烈振动、干燥的仓库中。
b．长期存放后使用时，应首先将报警装置通电4小时，测量电源电压值，然后用模拟传感器进行功能检查。
8 随机文件
a．产品说明书；
b．产品合格证；
c．fangbao合格证；MA标志证；
d． 装箱单。
9 服务承诺
◆ 产品严格按企业标准与行业标准生产，不合格产品不予出厂。
◆ 负责控制方案的确定与设备的安装调试，对现场人员进行技术指导和技术培训。
◆ 在质保期内，厂家对产品进行免费维护，产品出现问题将免费维修。
◆ 长期跟踪服务，随时了解现场的使用情况及解决使用中遇到的问题
