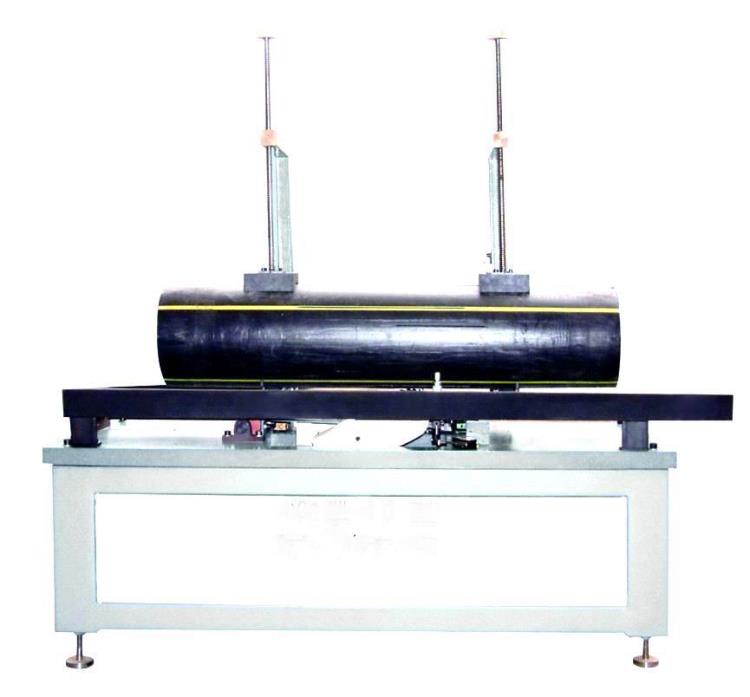

管材抗裂纹慢速增长试验机-切口机


一、    产品简介
   管材快速裂纹扩展试验机是根据标准GB/T19280《流体输送用热塑性管材耐快速裂纹及扩展的温测定》的要求而设计生产的。用于测定热塑性管材在规定的温度和内压下裂纹终止或裂纹扩展的小尺寸的试验,适用于各种输送燃气或液体的热塑性管材性能的测定。
二、结构和原理:
 A、本试验机由以下几部分组成:
   1、管材耐压系统:用于试样内压力的保持和设定
2、试样夹持系统:主要包括试样夹具、限制环、减压挡板
   3、恒温浴槽:由循环系统、加热系统、控温系统和水箱组成
   4、裂纹引发装置:撞击装置和开槽装置组成
5、防护装置:
B、试验原理:
   截取大于管材直径5倍长度的热塑性塑料管材试样,进行状态调节后,对试样施加规定的压力后,使用撞击装置在规定的速度下对试样进行撞击产生裂纹,测定裂纹的长度。
三、主要技术参数:
  1、管材耐压系统:
恒压精度:±1%
压力范围:0—10Mpa
高压柱塞泵
1)压力:18MPa
2)流量:25L/min
3)转速:1450rpm/min
     压力值分辨率:0.01MPa
压力变送器:试验压力采样频率0.3毫秒
2、试样夹持装置:
     试验夹具范围:¢20-¢110(特殊规格可定做)
     限制环间距为0.35d(管材直径)±0.05d
        纵向宽度为0.15d±0.05d
    减压挡板直径为0.95d±0.01d
            间距为:0.4d
3、恒温浴槽:
控温范围:室温—95℃
控温精度:±1℃
介质:恒温箱内充满水或其他液体
4、裂纹引发装置:
   撞击刀片边缘长度为0.4d±0.05d,刀片的高度应大于管材的公称壁厚。
   撞击速度15m/s±5m/s
